C系列體驗文章—海為PLC在板框過濾機改造中的應用

2016-04-13 15:48:33 haiwell 688

作者：河北邵工

一、板框式過濾機由于結構簡單，過濾面積大，在化工、環保行業中是一種使用廣泛的懸濁液過濾設備。


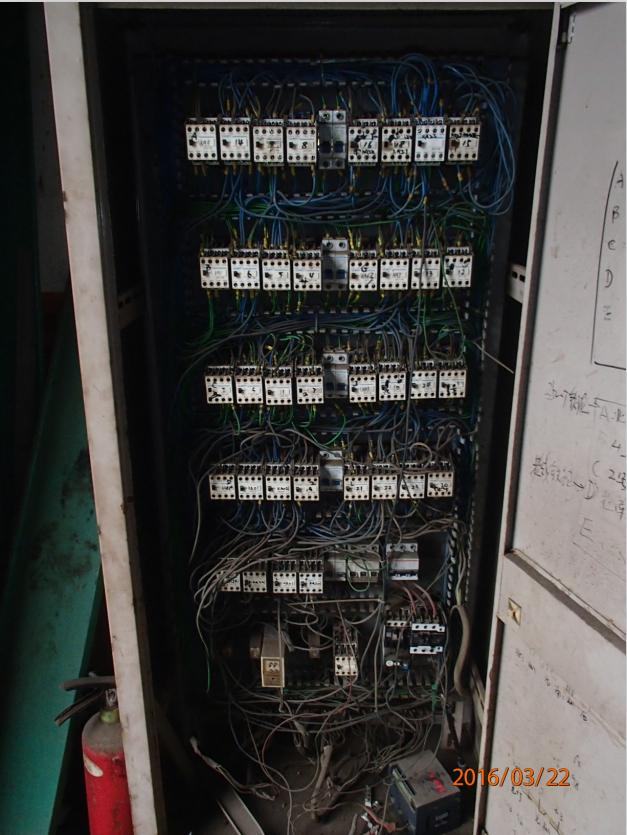

圖1：板框式過濾機組

二、板框過濾機的工作原理：

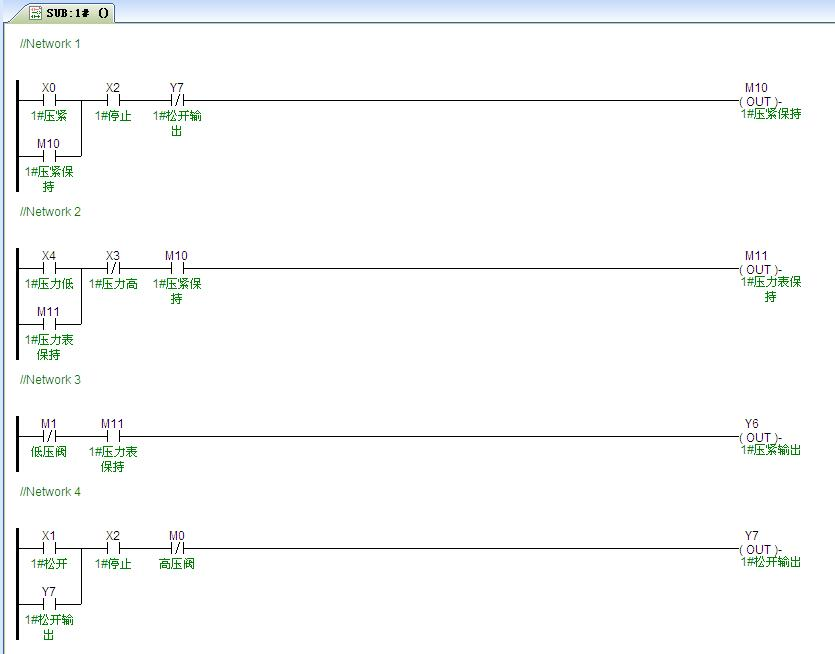

第一步：按下壓緊按鈕，油泵啟動，高壓電磁閥打開，壓緊電磁閥打開，油箱中的液壓油經過油泵--高壓電磁閥--壓緊電磁閥進入前推油缸，前推油缸把一片片濾板壓緊，通過電接點壓力表檢測壓力達到設定上限值，關閉壓緊電磁閥、高壓電磁閥，關閉油泵，進入保壓狀態。

隨著濾液中液體的不斷濾掉和壓力油缸在高壓下的緩慢泄露，濾板所受壓力緩慢降低，達到設定下限值時自動啟動油泵，高壓電磁閥打開，壓緊電磁閥打開，油箱中的液壓油經過油泵--高壓電磁閥--壓緊電磁閥進入前推油缸，前推油缸把一片片濾板壓緊，壓力達到設定上限值，關閉壓緊壓緊閥、高壓電磁閥，關閉油泵，進入保壓狀態。

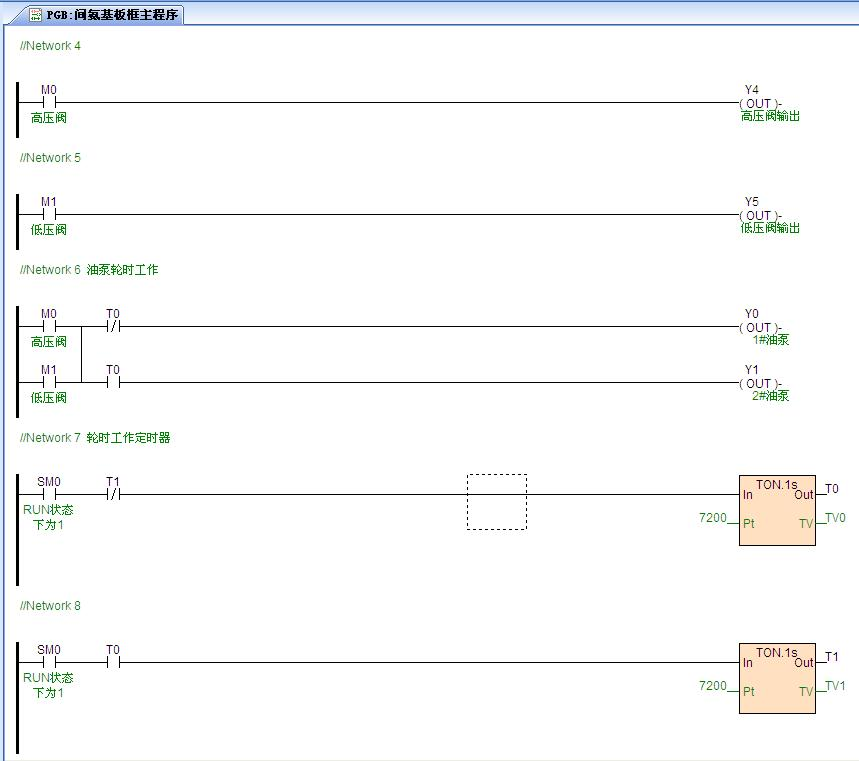

工作中一直檢測油壓，并進行相關動作。過濾工作完成后按下松開按鈕，油泵啟動，低壓電磁閥打開，松開電磁閥打開，油箱中的液壓油經過油泵--低壓電磁閥--松開電磁閥進入后退油缸，后退油缸把一片片濾板松開。

按下停止按鈕，機組停止工作。
